Что такое протокол FreeD: как PTZ-камеры автоматизируют трекинг в AR и виртуальном производстве

Виртуальный продакшн на экране выглядит безупречно: ведущий перемещается по студии, а трехмерные фантастические пейзажи за его спиной мгновенно меняют перспективу, создавая полное ощущение физического присутствия. Однако за этой бесшовной иллюзией скрывается постоянный высокоскоростной обмен метаданными. Чтобы графический движок понимал, как именно движется объектив в реальном мире, ему необходимы точные пространственные координаты.

Протокол FreeD — это открытый вещательный стандарт связи, предназначенный для передачи телеметрических данных камеры в системы рендеринга в режиме реального времени. Он отправляет массив данных о панорамировании, наклоне, масштабировании и фокусе, позволяя виртуальному окружению идеально подстраиваться под ракурс съемки. Исторически разработанный корпорацией BBC для нужд классического телевидения, сегодня FreeD стал индустриальным мостом между съемочным оборудованием и игровыми движками, такими как Unreal Engine.

Проблема «плывущего» фона: почему 3D-движку жизненно необходимы координаты

В простейшем виде виртуальная студия работает по принципу хромакея: спикер стоит на фоне зеленого экрана, зеленый цвет вырезается программно, а на его место подкладывается картинка. Эта схема отлично работает до тех пор, пока камера статична, но стоит оператору повернуть камеру, наклонить её или использовать зум, как композиция разрушается. Спикер начинает неестественно "скользить" на фоне заднего плана, который остается неподвижным. Это происходит не из-за плохой графики — игровой движок просто не знает, что камера совершила маневр, потому что ему никто об этом не сообщил.

Чтобы собрать финальный кадр без геометрических искажений, графическая станция должна покадрово и непрерывно получать ответы на четыре вопроса:

Куда направлен объектив по горизонтали? (Параметр Pan).
Под каким углом камера наклонена по вертикали? (Параметр Tilt).
Каков текущий угол обзора? (Параметр Zoom / Фокусное расстояние).
На каком расстоянии находится точка резкости? (Параметр Focus).

Традиционный подход и его минусы

До появления встроенной поддержки FreeD интеграция съемочной камеры в AR-среду требовала колоссальных затрат. На краны и штативные головы навешивались внешние механические энкодеры, по периметру потолка студии развешивались инфракрасные маркеры, а за ведущим следили отдельные оптические трекеры. Такие системы требовали сложной ежедневной калибровки, покупки дорогостоящего софта-мидлвара и привлечения штата инженеров трекинга.

Интеграция FreeD непосредственно в PTZ-камеры в корне изменила этот рабочий процесс. Аппаратно реализуя этот протокол, камера считывает данные о положении осей и линз со своих собственных встроенных прецизионных моторов и отправляет готовый пакет данных напрямую в графический сервер по обычной локальной сети.

Архитектура данных FreeD: пакет D1

С технической точки зрения протокол FreeD невероятно лаконичен. Чаще всего используется формат данных D1 — стандартизированная структура UDP-пакета размером всего 29 байт. Передача идет непрерывно на частоте кадров видеопотока (например, 50 или 60 Гц).

Столь малый размер пакета гарантирует, что сетевая задержка будет стремиться к нулю, а нагрузка на локальную сеть окажется ничтожно малой.

Пакет из 29 байт несет в себе информацию по нескольким осям:

Группа данных	Параметры (Оси)	Что означают для 3D-сцены
Вращение (Rotation)	Pan (Панорама), Tilt (Наклон), Roll (Вращение)	Определяют направление взгляда «виртуальной камеры» внутри сцены. Изменения Roll для PTZ обычно равны нулю, но жестко зафиксированы в структуре пакета.
Оптика (Lens)	Zoom (Масштаб), Focus (Дистанция фокуса)	Zoom определяет угол обзора (FOV) виртуального пространства. Focus отвечает за глубину резкости (DoF), заставляя 3D-сцену размываться по законам физики реального объектива.
Позиция (Position)	X (Широта), Y (Высота), Z (Глубина)	Координаты физического размещения камеры на съемочной площадке. Для стационарно закрепленных PTZ-камер эти параметры вбиваются один раз как константа, чтобы зафиксировать «точку сборки» мира.

FreeD на практике: разбор на примере вещательной PTZ-камеры HDKATOV KT-UH86DHSN

Ярким примером устройства, созданного с прицелом на современную виртуальную индустрию, является профессиональная 4K60 PTZ-камера HDKATOV KT-UH86DHSN, которая совмещает в себе передовую оптику и развитую сетевую архитектуру, необходимую для AR/XR-проектов.

1. Матрица Sony и вещательный стандарт 4K60

Камера базируется на крупном высокочувствительном CMOS-сенсоре Sony 1/2.5" с эффективным разрешением 8.5 Мп. Для виртуального производства критически важна плавность и детализация: PTZ-камера HDKATOV KT-UH86DHSN выдает поток 4K Ultra HD при 60 кадрах в секунду через интерфейсы HDMI 2.0 и LAN. Высокая частота кадров (60fps) гарантирует, что при быстром панорамировании мелкие элементы 3D-графики и реального объекта не будут рассыпаться на шлейфы и интерполяционные артефакты.

2. Оптическая система 20x и динамический фокус

PTZ-камера HDKATOV KT-UH86DHSN оснащена мощным 20-кратным оптическим зумом (фокусное расстояние f=5.05–91.49 мм) со светосильной оптикой F1.8–F2.9. Диапазон горизонтального угла обзора варьируется от широких 60.05° до узких 3.45°.

Когда объектив PTZ-камеры HDKATOV KT-UH86DHSN направлен на спикера, встроенный чип мгновенно пересчитывает изменение угла обзора и транслирует его по FreeD. Виртуальный задний план увеличивается строго пропорционально ходу линз, предотвращая рассинхронизацию масштаба.

3. Разделение потоков данных: видео против метаданных

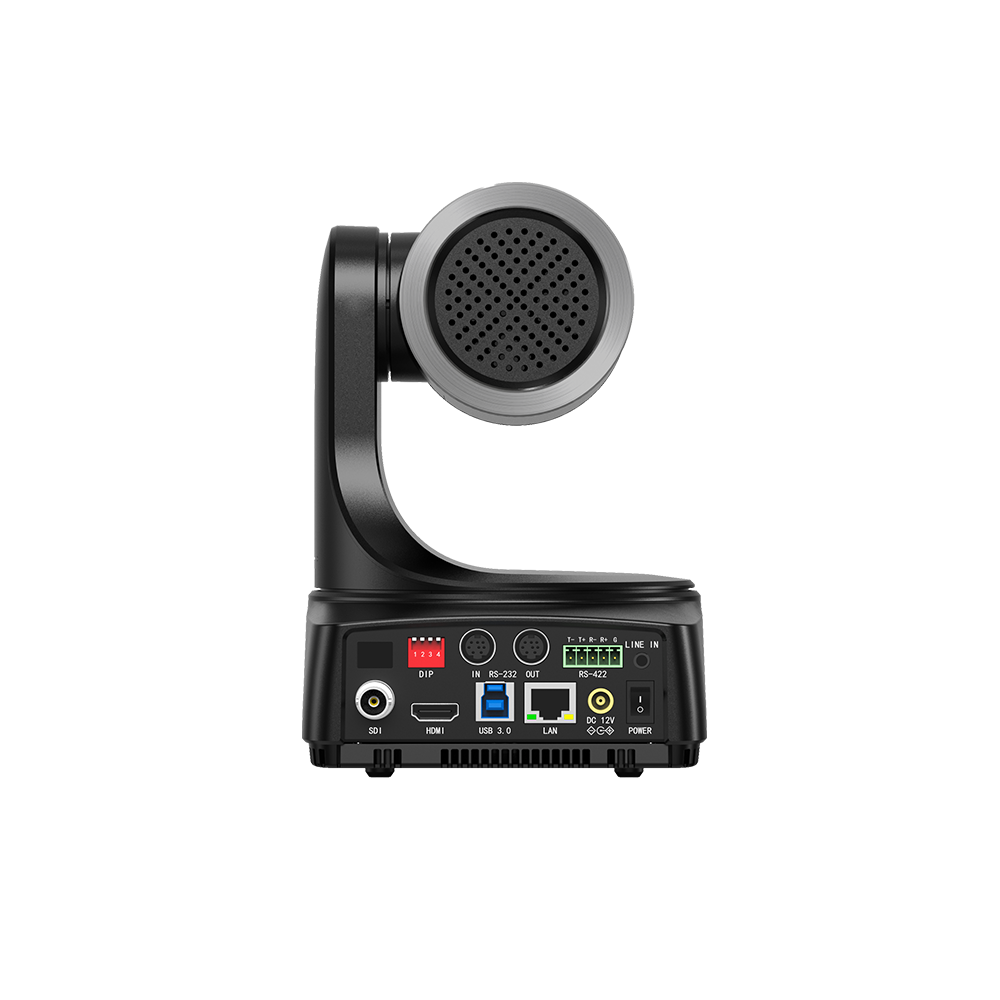

PTZ-камера HDKATOV KT-UH86DHSN предлагает богатый интерфейсный стек: 3G-SDI, HDMI, USB 3.0 и гигабитный LAN-порт с поддержкой NDI|HX3 и PoE. В профессиональном сетапе это позволяет реализовать самую надежную схему коммутации:

Несжатое видео с нулевой задержкой выводится через HDMI или SDI на платы захвата видеосервера.
Данные позиционирования FreeD отправляются параллельно через Ethernet-порт (LAN) по протоколу UDP напрямую в плагин Live Link в Unreal Engine.

Синхронизация: Genlock и Tracking Delay

Просто доставить видео и координаты в компьютер недостаточно — их нужно жестко связать во времени. Инженеры сталкиваются с феноменом временного сдвига:

Пакет FreeD весит всего 29 байт и долетает по сети до Unreal Engine практически мгновенно (менее чем за 1 миллисекунду).
Тяжелый видеопоток 4K проходит через процессоры камеры, кабели, а затем через плату захвата, тратя на это от 30 до 120 миллисекунд (задержка в 1–4 кадра).

Если не компенсировать этот сдвиг, то при повороте камеры виртуальный фон начнет двигаться раньше, чем повернется сам ведущий на видео.

Решение: в настройках Unreal Engine Live Link задействуют параметр Tracking Delay. Инженеры искусственно «придерживают» прилетевшие пакеты FreeD на точное количество кадров (например, на 2 кадра), пока плата захвата не выдаст соответствующий им кадр видео. Для идеальной межкадровой синхронизации (чтобы фазы полей совпадали) старшие вещательные модели также синхронизируют внешним сигналом Genlock.

Ограничение технологии: 3DOF против 6DOF

При проектировании студий на базе PTZ-камер важно помнить о геометрическом ограничении. Аппаратный FreeD внутри PTZ-камеры работает по схеме 3DOF (Three Degrees of Freedom) + Lens. Камера знает свои углы вращения и параметры линз (Zoom, Focus), но она физически не знает, если кто-то передвинет сам штатив с места на место.

Когда штатного FreeD в KT-UH86DHSN абсолютно достаточно: в фиксированных студиях, когда камера намертво прикручена к потолочному или настенному кронштейну, установлена на стационарный штатив на полу. Координаты X, Y, Z неизменны, и FreeD отрабатывает на 100%.
Когда нужна внешняя помощь: если PTZ-камеру планируется катать по рельсам или использовать на операторском кране. В этом случае базовый FreeD-поток с камеры необходимо объединять с внешними трекерами (6DOF), которые будут высчитывать физическое смещение основания камеры в пространстве.

Протокол FreeD превратил с тандартные PTZ-камеры из простых инструментов для видеоконференций в полноценные устройства виртуального кинематографа и телевещания. Использование таких сбалансированных моделей, как PTZ-камера HDKATOV KT-UH86DHSN, позволяет развернуть AR-студию или интерактивный лекторий мирового уровня быстро, без закупки парка сторонних датчиков трекинга и со стопроцентной точностью передачи каждого движения оператора.
