Кодеки в PTZ-камере HDKATOV KT-UH45GH: руководство по оптимизации стриминга и записи

Когда вы открываете интерфейс управления современной 4K PTZ-камеры, перед вами встает выбор из множества видеоформатов, кодеков и сетевых протоколов: H.264, H.265 (HEVC), MJPEG, YUY2, RTSP, RTMP и SRT. Большинство пользователей оставляют настройки по умолчанию, надеясь на автоматику. Однако выбор кодека напрямую влияет на каждый этап работы: от нагрузки на локальную сеть предприятия до плавности воспроизведения видео на компьютерах участников видеоконференции. Ошибка на этапе захвата и кодирования может привести к зависанию трансляции, «рассыпанию» картинки на кубики или перегрузке процессора на сервере. В этом руководстве мы разберем базовые принципы работы с кодеками на примере PTZ-камеры HDKATOV KT-UH45GH и поможем вам выстроить идеальный баланс между качеством 4K-изображения, пропускной способностью сети и аппаратными ресурсами ПК.

Основы: кодек против контейнера и интерфейсы KT-UH45GH

Для построения эффективной AV-инфраструктуры необходимо понимать разницу между терминами «кодек» и «интерфейс/контейнер»

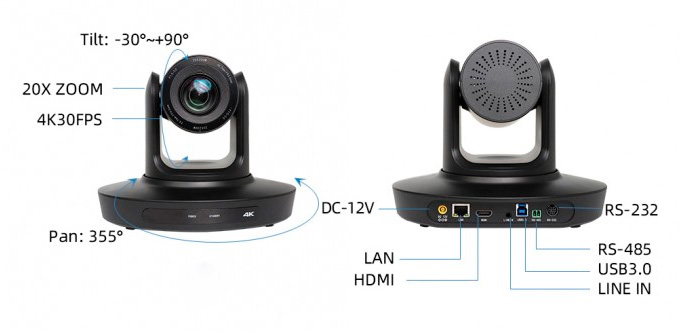

Интерфейсы вывода (куда идет сигнал): PTZ-камера HDKATOV KT-UH45GH оснащена синхронными выходами USB 3.0, HDMI и IP (LAN).

Сообщение инженеру «мы берем сигнал по USB» или «по сети» не дает технической ясности о самом сжатии, это лишь каналы передачи.

Кодек (алгоритм сжатия): это математическая формула (например, H.264, H.265, MJPEG), которая сжимает сырые данные с 8,5-мегапиксельной матрицы SONY 1/2.8” перед отправкой по этим каналам.

Сырой несжатый поток в разрешении 4K при 30 кадрах в секунду (4Kp30) требует пропускной способности около 6–8 Гбит/с. Передать такой объем данных по стандартной гигабитной локальной сети предприятия (LAN) или через интерфейс USB невозможно. Именно здесь кодеки берут на себя задачу сжатия данных, уменьшая поток в сотни раз без видимой потери качества для человеческого глаза.

Как работают кодеки в HDKATOV KT-UH45GH?

В зависимости от выбранного интерфейса (USB или IP-сеть), камера HDKATOV KT-UH45GH задействует разные типы сжатия:

Потоки через USB: YUY2 против MJPEG

При подключении камеры к ПК для работы на платформах для видеоконференций через интерфейс USB 3.0, пользователю часто доступны два формата:

YUY2 (Несжатый/слабосжатый формат): передает цвет и яркость с высокой точностью. Из-за огромного объема данных формат YUY2 накладывает жесткие ограничения на разрешение и частоту кадров в условиях пропускной способности USB-шины.
MJPEG (Motion JPEG): это внутрикадровый (Intra-frame) кодек, который сжимает каждый кадр отдельно как независимую картинку JPEG, а также создает минимальную нагрузку на процессор компьютера (ПК сразу готов отобразить кадр), но требует значительно большего объема данных на секунду видео по сравнению с современными стандартами.

Сетевые потоки (IP/LAN): H.264 против H.265 (HEVC)

При трансляции видео по сети через протоколы RTSP, RTMP или SRT камера переключается на межкадровое (Inter-frame или Long GOP) сжатие:

H.264 (AVC): проверенный временем стандарт, требует относительно мало вычислительной мощности для декодирования, поэтому трансляцию без проблем откроет даже старый ноутбук или планшет. Обратная сторона — для сохранения четкости деталей в 4K ему требуется высокий битрейт (от 15 до 25 Мбит/с).
H.265 (HEVC): более современный кодек, обеспечивает в два раза более эффективное сжатие, чем H.264, при аналогичном качестве изображения. Вы можете транслировать детализированную картинку 4Kp30, используя всего 8–12 Мбит/с вашей сети, что критически важно для экономии трафика.

Важное предупреждение по аппаратной части: кодек H.265 (HEVC) крайне требователен к ресурсам декодирования. Если компьютер оператора трансляции или сервер ВКС не имеет графического процессора (GPU) с поддержкой аппаратного декодирования H.265, видео в формате 4K будет сильно тормозить и пропускать кадры.

Цветовая субдискретизация и ИИ-функции KT-UH45GH

Матрица SONY улавливает тончайшие градиенты, но для трансляции по сети цвета сжимаются с использованием схемы Chroma Subsampling (обычно 4:2:0).

Человеческий глаз чувствителен к яркости, но плохо замечает снижение разрешения цвета.

Сжатие 4:2:0 отбрасывает часть цветовой информации ради экономии 50% сетевого трафика, сохраняя четкость текста на презентациях и лица спикеров.

Ограничения кодеков при работе ИИ (AI Tracking)

PTZ-камера HDKATOV KT-UH45GH оснащена встроенными функциями умного автоматического отслеживания (AI Tracking) и кадрирования (Auto Framing). Алгоритмам ИИ требуются колоссальные ресурсы процессора камеры.

Технический нюанс: при активации ИИ-трекинга максимальные возможности кодирования камеры физически ограничиваются. Выход HDMI переключается в режим 1080p60, интерфейс USB 3.0 — в 1080p30, а сетевое вещание (LAN/IP) временно отключается, чтобы освободить чипсет камеры под обработку геометрии лиц в реальном времени.

Выбор кодека в зависимости от сценария использования

Сценарий применения	Интерфейс	Оптимальный кодек	Преимущество
Локальная видеоконференция на мощном ПК	USB 3.0	YUY2 / MJPEG	Минимальная задержка, идеальная синхронизация губ с аудио.
Стриминг на внешние платформы по RTMP(S)	LAN (IP)	H.264	Максимальная совместимость. Стрим гарантированно запустится на любом устройстве зрителя.
Межгородская трансляция / Удаленный продакшн по протоколу SRT	LAN (IP)	H.265 (HEVC)	Экономия до 50% пропускной способности интернет-канала при сохранении четкости 4K.
Прямая запись на студийный рекордер (для последующего монтажа)	HDMI	Без сжатия (вывод на ProRes-рекордер)	Максимальное качество исходника 4K для последующего цветокора.

Правило настройки вашей PTZ-системы

Для построения отказоустойчивой трансляции с помощью PTZ-камеры HDKATOV KT-UH45GH придерживайтесь следующей логики:

Для веб-интеграции и ВКС через USB выбирайте MJPEG для высоких разрешений, чтобы разгрузить центральный процессор ПК.
Для сетевого вещания внутри современной инфраструктуры отдавайте предпочтение H.265, распределяя потоки по протоколам RTSP или SRT, чтобы не забивать каналы связи.
При использовании автотрекинга заранее учитывайте переход камеры в формат Full HD (1080p).
