Шаговые моторы vs. бесщеточные DC: что делает движение PTZ-камер плавным?

 Качество съемки в современных студиях, лекториях и конференц-залах зависит не только от матрицы и объектива. Плавность картинки и естественность ручного управления PTZ-камерой напрямую связаны с комбинацией технологий привода и контроля движения. Исторически в индустрии видеоконференцсвязи (ВКС) и ProAV доминируют два типа двигателей: шаговые (Stepper Motors) и бесщеточные постоянного тока (Brushless DC / BLDC). Давайте разберем физику и механику этих процессов, чтобы понять, почему вещательные флагманы массово переходят на BLDC.

Часть 1. Анатомия привода: Как устроены моторы в PTZ-камерах

1. Шаговые двигатели: проверенная дискретная классика
Шаговый мотор преобразует электрические импульсы в фиксированные повороты ротора (шаги).

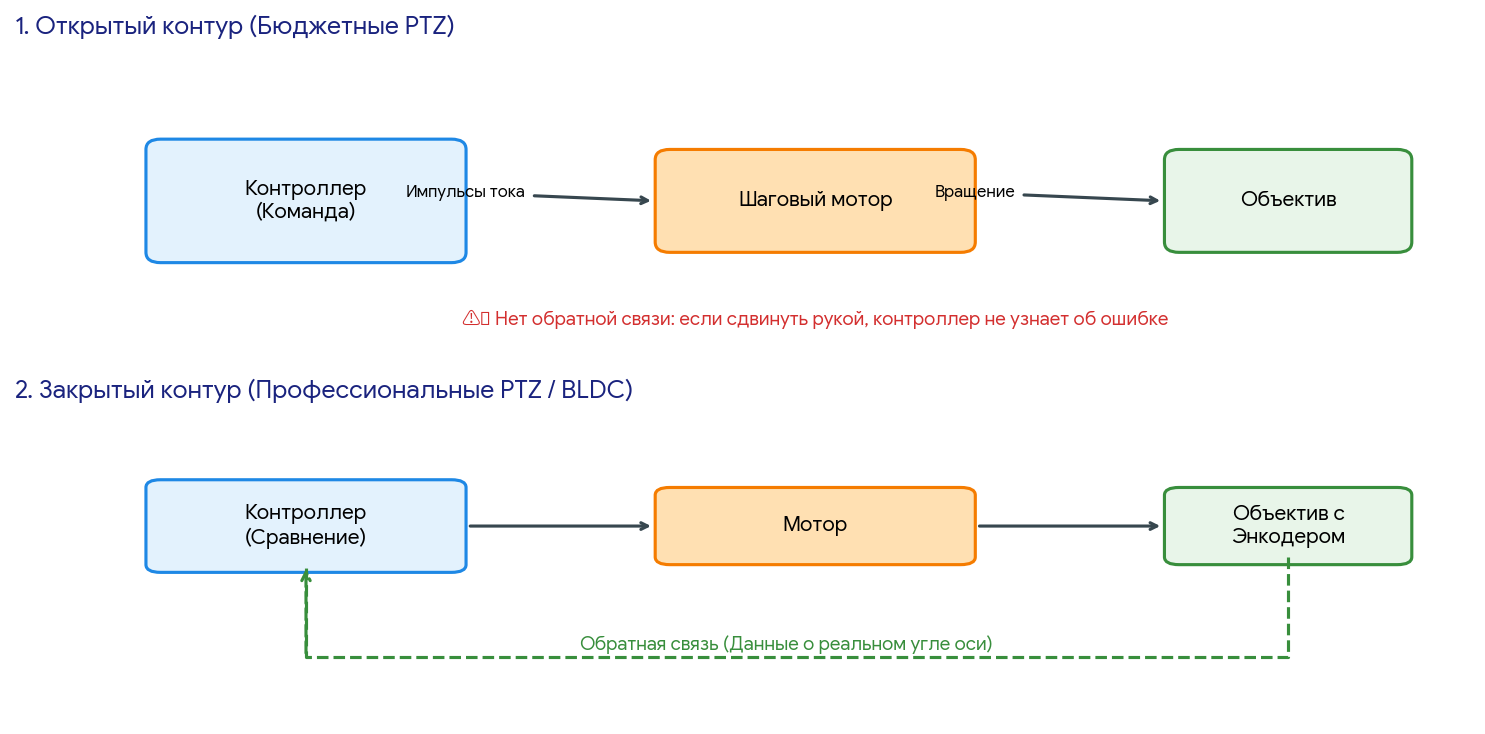

Особенности контура. В бюджетных PTZ-камерах используется открытый контур (Open Loop), где сдвиг корпуса вручную может сбить пресеты. Однако в профессиональном сегменте шаговые моторы давно работают в закрытом контуре (Closed Loop) с датчиками положения. Динамика движения. При микрошаговом управлении современные шаговые приводы движаются плавно. Но на экстремальном оптическом зуме (от 20х и выше) микрошага может быть недостаточно — физическая дискретность мотора может трансформироваться в едва заметные микрорывки при очень медленной проводке.

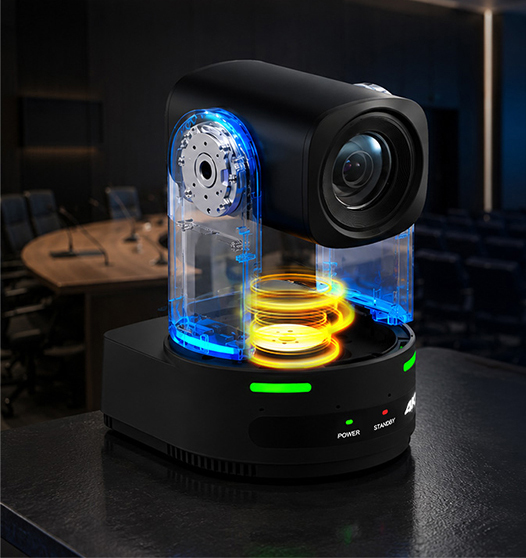

2. Бесщеточные моторы (BLDC): непрерывное магнитное поле В BLDC-моторах полностью отсутствует дискретность движения. Электронная система коммутации создает непрерывно вращающееся магнитное поле. Абсолютный контроль. BLDC-привод конструктивно обязан работать в закрытом контуре. Высокоточные энкодеры опрашивают ось тысячи раз в секунду, обеспечивая ювелирную точность. Идеальная динамика (S-Curve). Благодаря непрерывному управлению током, алгоритмы плавного разгона и торможения (S-curve) работают здесь с максимальной эффективностью. Камера начинает и заканчивает движение монолитно, без «кивков» тяжелого объектива.





Часть 2. Сравнительный анализ технологий

Для наглядности сравним ключевые эксплуатационные характеристики двух типов приводов:



ХАРАКТЕРИСТИКА	ШАГОВЫЙ ДВИГАТЕЛЬ (STEPPER)	БЕСЩЕТОЧНЫЙ ДВИГАТЕЛЬ (BLDC)
Характер вращения	Дискретный (сглаживается микрошагом)	Абсолютно непрерывный, плавный
Точность позиционирования	Высокая (в системах с закрытым контуром)	Ювелирная, с мгновенным откликом энкодера
Медленная проводка	Возможна минимальная пульсация на большом зуме	Идеально гладкое скольжение
Акустический шум	Умеренный технологический гул/писк под нагрузкой	Практически полная тишина при работе
Алгоритмы разгона/стопа	Линейные или сглаженные программно	Естественная S-кривая без раскачивания
Надежность и износ	Высокая механическая (требует контроля люфтов редуктора)	Максимальная (минимум трения в Direct Drive схемах)





Часть 3. Практический пример: технологии BLDC в камере HDKATOV KT-UH8510-25

Чтобы оценить преимущества бесщеточного привода, рассмотрим PTZ-камеру вещательного класса HDKATOV KT-UH8510-25. Модель ориентирована на живые стримы, телевещание и премиальный медиаконтент в 4K60fps. Именно в связке с мощным 25-кратным оптическим зумом преимущества BLDC-двигателя раскрываются наиболее полно:



Безупречный «живой» эфир. При ручном сопровождении спикера в студии картинка остается монолитной. Бесщеточный мотор исключает микросдвиги кадра, сохраняя «кинематографичность» трансляции. Стабильность на максимальном приближении. При 25-кратном зуме любое мизерное колебание внутри корпуса превратилось бы в сильную тряску на экране. Отсутствие внутренней вибрации BLDC-мотора гарантирует стабильный кадр. Акустическая тишина студии. В вещательных павильонах чувствительные микрофоны (особенно петлички) могут улавливать высокочастотный писк стандартных шаговых приводов при движении. Сверхтихий BLDC-привод в PTZ-камере HDKATOV KT-UH8510-25 решает эту проблему, обеспечивая полную тишину в помещении.

Выбор технологической базы зависит от архитектуры вашего проекта:

• Шаговые моторы остаются отличным, экономически выгодным решением для классической автоматизации переговорных комнат, корпоративных залов заседаний и стандартных учебных классов. Там, где PTZ-камера работает в режиме «навелся по пресету на говорящего — замер — снимает статику», их возможностей хватает с избытком. Ярким примером служат универсальные Ultra HD модели вроде HDKATOV KT-UH45GH или KT-UH86DHSN. Они созданы специально для классических сессий ВКС: быстро и точно отрабатывают пресеты стола заседаний, обеспечивая безупречную 4K-картинку без переплаты за избыточные вещательные технологии прямого привода.

• Бесщеточные моторы (BLDC) — один из ключевых стандартов для живого производства контента, вещательных студий и премиальных IP-экосистем. Когда PTZ-камера должна двигаться непосредственно в эфире, именно BLDC-привод гарантирует безупречную плавность хода и абсолютную тишину в кадре. Флагманские модели, такие как HDKATOV KT-UH8510-25, наглядно воплощают эти технологические преимущества, обеспечивая стабильную работу, в том числе по протоколам NDI®|HX3 и Free-D для VR/AR-студий.
